ADSS光缆

产品特点: ADSS 产品简介 产品图片: 结构特征: 光纤松套 非金属材料(FRP)中心支撑 缆芯油膏填充 PE内护层 芳纶均匀绞合耐电痕AT护套。

产品详情

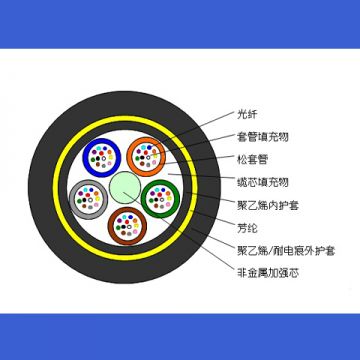

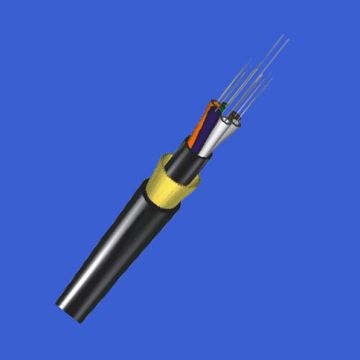

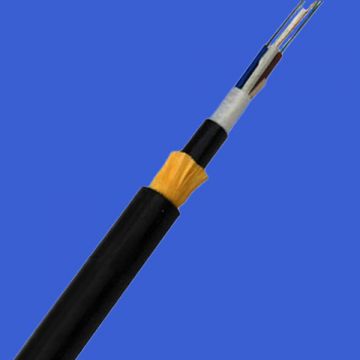

结构特征:
·   光纤松套
·  非金属材料(FRP)中心支撑
·  缆芯油膏填充
·  PE内护层
·  芳纶均匀绞合耐电痕AT护套
技术特点:
·  精确的光纤余长控制,保证光缆在设计最大负荷时光纤
不受力
·  精确控制芳纶的放线张力和绞合节距,提高光缆的抗拉力
·  合理的生产工艺使得外护套、芳纶、缆芯紧密结合,光缆
结构更紧凑
·  耐电痕性能优异材料使用,光缆在高感应电势的环境下更
有安全性
·  最大纤芯数:144
敷设方式:
适用于:与220kV及以下电力输电线路同杆架设
适用温度:
·  -40℃~+60℃
ADSS结构和应用设计说明

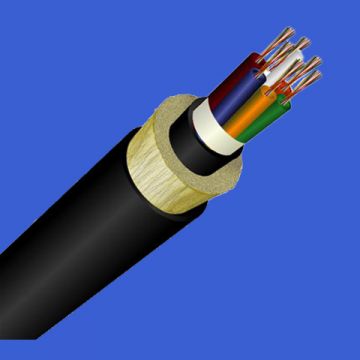

ADSS光缆设计为束管层绞结构,主要为6管层绞和8管层绞,结构特点:
*FRP,玻璃增强纤维,作为中心张力元件和防折元件。
*PBT,聚对苯二甲酸丁二醇酯,作为束管材料,置入具有合适余长的光纤并填充阻水纤膏。
*芳纶纱,作为抗张强度元件,根据ADSS的强度要求设计芳纶纱数量,并通过调节扭距平衡的芳纶缠绕,使ADSS具有极高的抗拉强度和应力应变特性。
*护套,内护套采用黑色聚乙烯,外护套分为普通聚乙烯和耐电痕聚乙烯,对应于空间电位≤12kV和>12kV的工作环境。
ADSS光缆主要用于已有110kV及以下电压等级线路增加光通道,快速建设光纤网络。因此,要在原有杆塔上寻找安装ADSS光缆的合适“空间”。ADSS的应用设计包括两方面:
*档距—张力—弧垂设计
*计算杆塔空间电位分布以确定ADSS挂点位置,避免出现电腐蚀
故障
ADSS典型结构参数:
适用于C=5mm,V=30m/s的气象条件的典型规格
参数 单位 F4 F6 F9 F11 F13 F16 F19 F22
档距 m 100 200 300 400 500 600 700 800
光缆外径 mm 11.6 12.0 12.3 12.5 12.8 13.7 14.0 14.3
光缆重量 PE外护套 kg/km 109.9 116.8 122.0 127.1 132.2 148.2 154.9 161.5
AT外护套 118.3 125.6 131.0 136.3 141.6 158.5 165.4 172.3
光缆截面积 mm2 105.68 112.70 117.90 123.07 128.19 146.74 153.66 160.54
额定抗拉强度 kN 9.00 16.20 21.60 27.00 32.40 39.60 46.80 54.00
最大允许张力 kN 3.60 6.48 8.64 10.80 12.96 15.84 18.72 21.60
年均张力 kN 2.25 4.05 5.40 6.75 8.10 9.90 11.70 13.50
权限张力 kN 5.40 9.72 12.96 16.20 19.44 23.76 28.08 32.40
杨氏模量 kN/mm2 8.44 12.52 15.27 17.79 20.11 21.71 23.75 25.97
线膨胀系数 1/℃ 9.32 5.28 3.78 2.80 2.12 1.42 1.08 0.73
适用于C=10mm,V=30m/s的气象条件的典型规格
参数 单位 F3 F4 F7 F11 F12 F16 F19 F22
档距 m 50 100 200 300 400 500 600 700
光缆外径 mm 11.6 11.7 12.1 12.5 12.8 13.1 14.0 14.4
光缆重量 PE外护套 kg/km 109.9 111.6 118.5 127.1 132.2 138.9 154.9 163.1
AT外护套 118.3 120.1 127.4 136.3 141.6 148.6 165.4 174.0
光缆截面积 mm2 105.68 107.44 114.44 123.07 128.19 134.96 153.66 162.25
额定抗拉强度 kN 9.00 10.80 18.00 27.00 32.40 39.60 46.80 55.80
最大允许张力 kN 3.60 4.32 7.20 10.80 12.96 15.84 18.72 22.32
年均张力 kN 2.25 2.70 4.50 6.75 8.10 9.90 11.70 13.95
权限张力 kN 5.40 6.48 10.80 16.20 19.44 23.76 28.08 33.48
杨氏模量 kN/mm2 8.44 9.51 13.46 17.79 20.11 22.95 23.75 26.49
线膨胀系数 1/℃ 9.32 7.93 4.69 2.80 2.12 1.48 1.08 0.66
