产品详情
产品型号:OPGW
应 用:
OPGW光缆主要在500KV 、220KV 、110KV电压等级线路上使用,受线路停电、安全等因素影响,多在新建线路上应用。OPGW的适用特点是:
☆.高压超过110kv的线路,档距较大(一般都在250M以上);
☆.易于维护,对于线路跨越问题易解决,其机械特性可满足线路大跨越;
☆.OPGW外层为金属铠装,对高压电蚀及降解无影响;
☆.OPGW在施工时必须停电,停电损失较大,所以在新建110kv以上高压线路中应该使用OPGW;
☆.OPGW的性能指标中,短路电流越大,越需要用良导体做铠装,则相应降低了抗拉强度,而在抗拉强度一定的情况下,要提高短路电流容量,只有增大金属截面积,从而导致缆径和缆重增加,这样就对线路杆塔强度提出了安全问题。
特 点:
☆.兼具地线与通信光缆的双重功能,免去了重复架设与维护的巨大费用;
☆.安装在电力架空线杆塔顶部,无需考虑最佳挂点与电腐蚀等因素;
☆.老线路改造过程中,光缆的外径、拉力单重比另一根地线能好地匹配;
☆.传输容量大,通信质量高、可靠性好;
☆.具有优越的机械及电气性能;
☆.安全性能好,使用寿命长,不易遭到破坏性枪击。
OPGW典型结构和参数
中心不锈钢管光纤单元结构(部分)
|
|

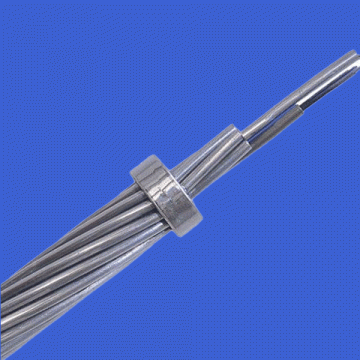

结构:单层绞线的中心不锈钢管光纤单元结构
|
|
光纤最大芯数
|
36
|
40
|
光纤单元规格
|
φ3.2 mm
|
φ3.5mm
|
光缆外径
|
φ9.6 mm
|
φ10.5 mm
|
承载截面积
|
48 mm2
|
58 mm2
|
自重
|
338 kg/km
|
400 kg/km
|
标称抗拉强度 (RTS)
|
59 kN
|
71 kN
|
20℃直流电阻
|
1.782 Ω/km
|
1.490 Ω/km
|
短路电流容量 (40~200℃)
|
11 kA2·s
|
16 kA2·s
|
线膨胀系数
|
13.0×10-6/℃
|
13.0×10-6/℃
|
杨氏模量
|
162.0 kN/mm2
|
162.0 kN/mm2
|
|

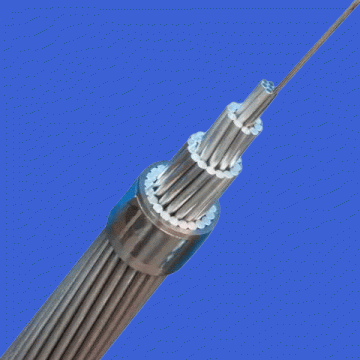

结构:双层绞线的中心不锈钢管光纤单元结构
|
|
光纤最大芯数
|
30
|
40
|
光纤单元规格
|
φ3.0 mm
|
φ3.4 mm
|
光缆外径
|
φ15.0 mm
|
φ17.0 mm
|
承载截面积
|
127 mm2
|
163 mm2
|
自重
|
529 kg/km
|
673 kg/km
|
标称抗拉强度(RTS)
|
77 kN
|
99 kN
|
20℃直流电阻
|
0.329 Ω/km
|
0.255 Ω/km
|
短路电流容量(40~200℃)
|
137 kA2·s
|
226 kA2·s
|
线膨胀系数
|
17.5×10-6/℃
|
17.5×10-6/℃
|
杨氏模量
|
97.3 kN/mm2
|
97.3 kN/mm2
|
OPGW(L)典型结构和参数
下表仅列出几种具有代表性的结构和主要参数,并不是公司产品的全部。如有任何需求,请联系本公司
中心铝包钢管光纤单元结构(部分)
|

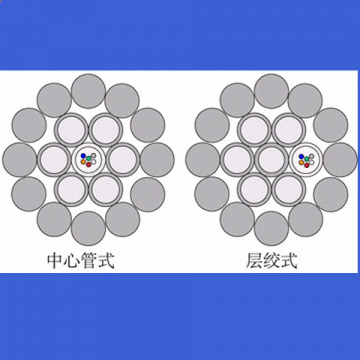

结构示意图
|
结构:单层绞线的中心铝包钢管光纤单元结构
|
|
光纤最大芯数
|
12
|
30
|
光纤单元规格
|
φ4.0 mm
|
φ4.5 mm
|
光缆外径
|
φ12.0 mm
|
φ13.5 mm
|
承载截面积
|
83 mm2
|
104 mm2
|
自重
|
539 kg/km
|
673 kg/km
|
标称抗拉强度 (RTS)
|
99 kN
|
125 kN
|
20℃直流电阻
|
0.899 Ω/km
|
0.724 Ω/km
|
短路电流容量 (40~200℃)
|
38.4 kA2·s
|
59.8 kA2·s
|
线膨胀系数
|
13.4×10-6/℃
|
13.4×10-6/℃
|
杨氏模量
|
153.1 kN/mm2
|
153.8 kN/mm2
|
结构示意图
|
结构:双层绞线的中心铝包钢管光纤单元结构
|
|
|
|
|
光纤最大芯数
|
12
|
30
|
光纤单元规格
|
φ4.0 mm
|
φ4.5 mm
|
光缆外径
|
φ20.0 mm
|
φ22.5 mm
|
承载截面积
|
234 mm2
|
295 mm2
|
自重
|
1531 kg/km
|
1930 kg/km
|
标称抗拉强度 (RTS)
|
292 kN
|
370 kN
|
20℃直流电阻
|
0.350 Ω/km
|
0.279 Ω/km
|
短路电流容量(40~200℃)
|
282 kA2·s
|
448 kA2·s
|
线膨胀系数
|
13.1×10-6/℃
|
13.1×10-6/℃
|
杨氏模量
|
158.8 kN/mm2
|
159.1 kN/mm2
|
OPGW典型结构和参数
下表仅列出几种具有代表性的结构和主要参数,并不是公司产品的全部。如有任何需求,请联系本公司在当地的代表处或直接联系本公司。
层绞不锈钢管光纤单元结构(部分)
|
结构示意图
|

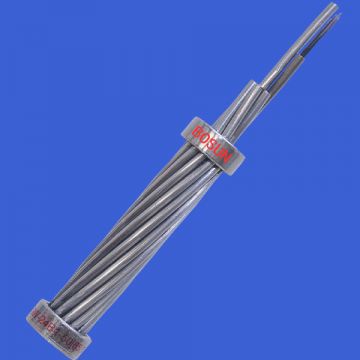

结构:双层绞线的层绞不锈钢管光纤单元结构
|
|
|
|
|
光纤最大芯数
|
30
|
36
|
光纤单元规格
|
φ2.7 mm
|
φ3.0 mm
|
光缆外径
|
φ13.85 mm
|
φ15.2 mm
|
承载截面积
|
107 mm2
|
128 mm2
|
自重
|
450 kg/km
|
535 kg/km
|
标称抗拉强度(RTS)
|
65.8 kN
|
78.9 kN
|
20℃直流电阻
|
0.389Ω/km
|
0.327Ω/km
|
短路电流容量(40~200℃)
|
97 kA2·s
|
138 kA2·s
|
线膨胀系数
|
17.4×10-6/℃
|
17.4×10-6/℃
|
杨氏模量
|
97.6 kN/mm2
|
97.8 kN/mm2
|
结构示意图
|
结构:双层绞线的层绞不锈钢管光纤单元结构
|
|
订货型号
|
OPGW-2S1/30(M107/R133-57)
|
OPGW-2S1/36(M128/R159-81)
|
光纤最大芯数
|
30
|
36
|
光纤单元规格
|
φ2.7 mm
|
φ3.0 mm
|
光缆外径
|
φ13.85 mm
|
φ15.2 mm
|
承载截面积
|
107 mm2
|
128 mm2
|
自重
|
727 kg/km
|
865 kg/km
|
标称抗拉强度(RTS)
|
133 kN
|
159 kN
|
20℃直流电阻
|
0.803Ω/km
|
0.673Ω/km
|
短路电流容(40~200℃)
|
57 kA2·s
|
81 kA2·s
|
线膨胀系数
|
13.0×10-6/℃
|
13.0×10-6/℃
|
杨氏模量
|
162.0 kN/mm2
|
162.0 kN/mm2
|
OPGW典型结构和参数
下表仅列出几种具有代表性的结构和主要参数,并不是公司产品的全部。如有任何需求,请联系本公司在当地的代表处或直接联系本公司。
层绞不锈钢管光纤单元结构(部分)
|
结构示意图
|
结构:双层绞线的层绞不锈钢管光纤单元结构
|
|
光纤最大芯数
|
36
|
光纤单元规格
|
φ3.0 mm
|
光缆外径
|
φ21.2 mm
|
承载截面积
|
255 mm2
|
自重
|
879 kg/km
|
标称抗拉强度
|
116 kN
|
20℃直流电阻
|
0.145 Ω/km
|
短路电流容量(40~200℃)
|
590 kA2·s
|
线膨胀系数
|
19.6×10-6/℃
|
杨氏模量
|
81.5 kN/mm2
|
|
结构:三层绞线的层绞不锈钢管光纤单元结构
|
|
光纤最大芯数
|
48
|
光纤单元规格
|
φ3.4 mm
|
光缆外径
|
φ23.9 mm
|
承载截面积
|
327 mm2
|
自重
|
2178 kg/km
|
标称抗拉强度
|
406 kN
|
20℃直流电阻
|
0.264 Ω/km
|
短路电流容量(40~200℃)
|
530 kA2·s
|
线膨胀系数
|
13.0×10-6/℃
|
杨氏模量
|
162.0 kN/mm2
|
