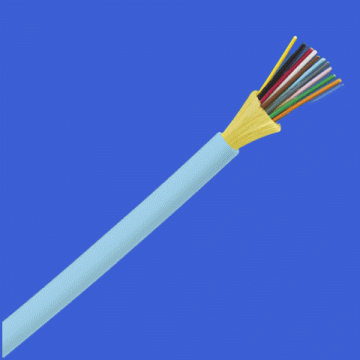

万兆光纤光缆

产品型号： FT-B42 万兆光缆

产品详情

万兆光纤光缆特点：光纤采用阻燃外皮，符合标准要求；可以防止火焰蔓延、防止散发烟雾、酸性气体和毒气等；有多种类型和型号供选用，适用于各种体系结构和应用；最小的安装半径为90mm；最小的服务半径为60mm；最大的安装拉力为1000N；最大的工作拉力为600N；抗挤压的能力为2000N。
产品参数：
特性 条件 数据 单位
光学特性
衰减 850nm ≤2.3 dB/km
1300nm ≤0.6 dB/km
满注入带宽（OFL BW） 850nm ≥1500 MHz·km
1300nm ≥500 MHz·km
有效带宽 850nm ≥2000 MHz·km
1300nm ≥500 MHz·km
传输距离 万兆以太网 SX 850nm 300 m
千兆以太网 SX 850nm 1000 m
千兆以太网 LX 1300nm 600 m
差分模时延（DMD）
以下条件能保证最小的有效模带宽：
1、传输波长λ的范围：840≤λ≤860nm.
2、4.5um半径内的区域光通量≤30%，19um半径内的区域光通量≥86%。
滑模DMD定义为：在纤芯半径7~19um之间任意6um间歇的DMD值。 		850nm DMD  850nm DMD
模板号   内模板（ps/m）外模板（ps/m）
(5-18um)半径（0-23um）半径
1        ≤0.33         ≤0.33
2        ≤0.27         ≤0.35
3        ≤0.26         ≤0.40
4        ≤0.25         ≤0.50
5        ≤0.24         ≤0.60
6        ≤0.23         ≤0.70
滑模DMD   ≤0.25
数值孔径（NA） 0.200±0.015
有效群折射率 850nm 1.482
1300nm 1.477
零色散波长 1295~1320 nm
零色散斜率 1295~1300nm ≤0.001×（λ0-1190） Ps/nm2·km
1300~1320nm ≤0.11 Ps/nm2·km
背向散射特性 1300nm
台阶（双向平均值） ≤0.10 dB
不均匀性（整个光纤长度）和衰减点不连续性 ≤0.10 dB
衰减一致性 ≤0.08 dB/km
几何特性
芯径 50±2.5 um
芯不圆度 ≤5.0 %
包层直径 124.8±1.0 um
包层不圆度 ≤1.0 %
涂层直径 245±7 um
涂层/包层同心度误差 ≤12.0 um
涂层不圆度 ≤6.0 %
芯／包层同心度误差 ≤1.0 um
翘曲度（半径） ≥4 m
交货长度 ≤8.8 km/盘
环境特性 850nm和1300nm
温度附加衰减 －60℃到＋80℃ ≤0.10 dB/km
温度－湿度循环附加衰减 －10℃到＋85℃,98%相对湿度 ≤0.10 dB/km
浸水附加衰减 20℃,30天 ≤0.10 dB/km
湿热附加衰减 85℃,85%相对湿度,30天 ≤0.10 dB/km
干热老化 85℃ ≤0.10 dB/km
机械特性
筛选张力 离线 ≥9.0 N
≥1.0 %
≥100 KPSI
宏弯附加衰减100圈φ60mm 850nm和1300nm ≤0.50 dB
涂层剥离力 典型平均值 1.5 N
峰值 ≥1.3 ≤8.9 N
动态疲劳参数（nd，典型值） ≥27
