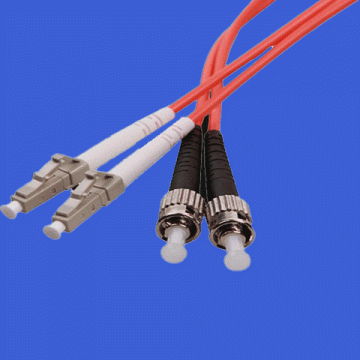

ST 特种光纤跳线

产品特点: ST 特种光纤跳线 应 用: 光纤通信系统、 光纤接入网、 局域网LAN、 光纤优传感器、 光纤数据传输、 光纤 CATV 、 测试设备。 特 点: 插入损耗低、 回波损耗大、 温度性高、 重复性好

产品详情


应用:
1.光纤通信系统
2.光纤接入网

3.光纤数据传输         4.光纤CATV

5.局域网(LAN) 6.测试设备

特征:

1.插入损耗低               2.重复性好

3.回波损耗大 4.互插性能好

5.温度稳定性好

性能指标:

参数单位FC/PC FC/UPC FC/APC FC

插入损耗:单模dB典型值:0.2;最大值:0.3
多模dB典型值:0.2;最大值:0.5
  重复性dB≤0.1
  互换性dB≤0.2

回波损耗:单模dB端面为PC UPC时:≥50;端面为APC时:≥60
多模dB≥36

插拔次数: ≥1000次
  工作温度:℃-40~+80

光纤类型:SMF28,62.5/125um~50/125um

购买指南:

FC-FC多/单模单/双芯3.0/2.0/0.9 3米

FC-SC多/单模单/双芯3.0/2.0/0.9 3米

FC-ST多/单模单/双芯3.0/2.0/0.9 3米

FC-LC多/单模单/双芯3.0/2.0/0.9 3米

SC-ST多/单模单/双芯3.0/2.0/0.9 3米

SC-LC多/单模单/双芯3.0/2.0/0.9 3米

ST-LC多/单模单/双芯3.0/2.0/0.9 3米

简介

光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层,一般用在光端机和终端盒之间的连接。

光纤跳分类:

光 纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线,还有其它如以塑胶等为传输媒介的光纤跳线;按连接头结构形式可分为:FC跳线、SC跳线、 ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为LC-LC、FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

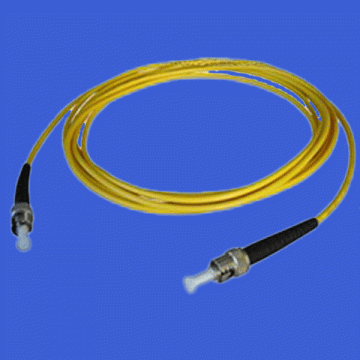

单模光纤(Single-mode Fiber):一般光纤跳线用黄色表示,接头和保护套为蓝色;传输距离较长。

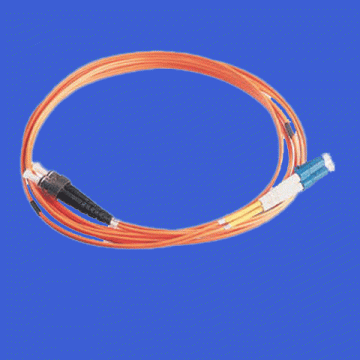

多模光纤(Multi-mode Fiber):一般光纤跳线用橙色表示,也有的用灰色表示,接头和保护套用米色或者黑色;传输距离较短。

光纤使用注意

光纤跳线两端的光模块的收发波长必须一致,也就是说光纤的两端必须是相同波长的光模块,简单的区分方法是光模块的颜色要一致。一般的情况下,短波光模块使用多模光纤(橙色的光纤),长波光模块使用单模光纤(黄色光纤),以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环,这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来,灰尘和油污会损害光纤的耦合

产品选用指南

光 纤跳线按端接类型分主要有以下几种类型:LC-LC、LC-SC、LC-ST、LC-FC、ST-ST、SC-SC、ST-SC。按光纤种类分主要有单模 光纤和多模光纤两类。跳线长度的规格有0.5m、1m、2m、3m、5m、10m等。按线缆外护层材料可分为普通型、普通阻燃性、低烟无卤型、低烟无卤阻 燃型等。

根据建筑物防火等级和对材料的耐火要求,综合布线系统应采取相应的措施。在易燃的区域和大楼竖井内布放电缆或光缆,应采用阻燃的电缆和光缆;在大型公共场所宜采用阻燃、低烟、低毒的电缆或光缆;相邻的设备间或交接间应采用阻燃型配线设备。施工、安装要点

参见《建筑与建筑群综合布线系统工程验收规范》GB/T 50312-2000和《建筑及建筑群综合布线系统工程施工及验收规范》CECS 89:97中要求。

光纤跳线和尾纤的区别

光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层,一般用在光端机和终端盒之间的连接。

尾纤又叫猪尾线,只有一端有连接头,而另一端是一根光缆纤芯的断头,通过熔接与其他光缆纤芯相连,常出现在光纤终端盒内,用于连接光缆与光纤收发器之间还用到耦合器、跳线等)。

光 纤连接器是光纤与光纤之间进行可拆卸(活动)连接的器件,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去, 并使由于其介入光链路而对系统造成的影响减到最小,这是光纤连接器的基本要求。在一定程度上,光纤连接器也影响了光传输系统的可靠性和各项性能。
