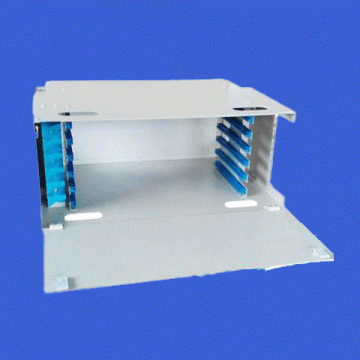

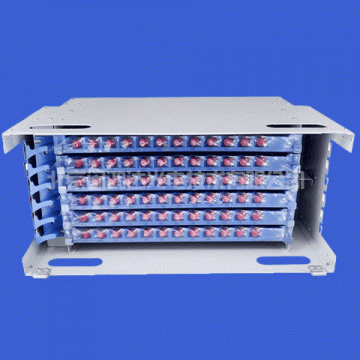

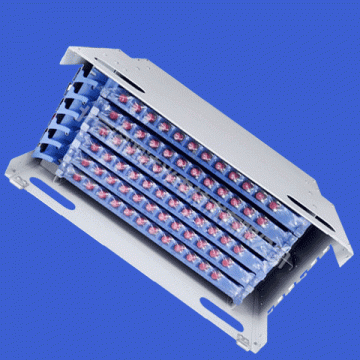

72芯ODF光纤配线架

产品特点: ODF 光纤配线 架简介 产品图片: ODF描述: ODF (Optical Distribution fr ame)光纤配线架是专为 光纤 通信机房设计的光纤配线设备具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯。

产品详情

ODF描述:
ODF(Optical Distribution Frame)光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端,或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
它是光传输系统中一个重要的配套设备,主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等,它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去,光通信建设中使用的光缆通常为几芯至几十芯,光纤配线架的容量一般都在100芯以下,这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用,光纤化也已成为接入网的发展方向。各地在新的光纤网建设中,都尽量选用大芯数光缆,这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
ODF特点:
1、标准单元结构尺寸;19英寸宽度,既可装入配线架机柜,也可该做壁挂安装。
  2、工艺精良;结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺,光纤分配盘采用掺杂阻燃材料的塑料材质,轻便灵活,又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。
  既可单独装配成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜/架内构成综合配线架。具有光缆引入、固定和保护功能,光缆终端与尾纤熔接功能,调线功能和跳纤存储,光缆纤芯和尾纤的存储和保护功能等。
  3、配线箱内采用抽屉式结构,操作时可抽出,完毕后放回。
配线架在综合布线系统中的应用:
综合布线系统中,配线架适用于设备间的水平布线或设备端接,以及集中点的互配端接。 坚固及易于安装的设计,减少安装与操作费用,较大的正面标识空间方便端口识别,便于管理,符合19"机架安装标准。
光纤ODF配线架采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能,光缆终端与尾纤熔接功能,用户可根据实际需求选配单元数量或法兰盘数量.
常用ODF规格:
1.12口ODF单元
2.24口ODF单元
3.36口ODF单元
4.48口ODF单元
5.72口ODF单元
产品规格:
光纤ODF配线架24芯/48芯/72芯/96芯
光ODF配线架用途:机架式
